מתאמים הידראוליים BSPP עמידים - מחברים אטומי דליפות מפחמן ופלדת אל-חלד
המתאמים ההידראוליים BSPP שלנו, העשויים מפלדת פחמן ופלדת אל-חלד, מתוכננים לספק ביצועים חזקים וללא דליפות במערכות הידראוליות ופנאומטיות בלחץ גבוה. מתאמים אלה, בעלי הברגה מקבילה לצינורות בתקן בריטי (BSPP), מבטיחים איטום מתכת-למתכת מאובטח, עמידות יוצאת דופן ותאימות בין תעשיות שונות. הם בנויים לעמוד בלחצים קיצוניים (עד 10,000 PSI) ובסביבות קשות, והם אידיאליים עבור יישומי רכב, תעשייה ואנרגיה.
תיאור
ניתן להתאים BSP באופן נרחב עם הברגות שונות, כגון BSP, JIC, בוס טבעת O, BSPT:
1B
1JG9למה לבחור במתאמי ההידראוליקה BSPP שלנו?
יעילות עלויות: אורך חיים ארוך מפחית את תדירות ההחלפות ואת עלויות התחזוקה.
איכות מוסמכת: בדיקות קפדניות מבטיחות עמידה בתקני SAE, ISO ו-RoHS.
תמיכה 24/7: סיוע טכני מקצועי לבחירת מוצרים, התקנה ופתרון בעיות.
משלוח מהיר בינלאומי: מאוחסן במחסנים מרובים למשלוח מהיר.
מילות מפתח מותאמות לקידום אתרים:
מתאמים הידראוליים BSPP, אביזרים הידראוליים מפלדת פחמן, מחברי BSPP מנירוסטה, מתאמים אטומי דליפות בלחץ גבוה, מתאמים תואמי SAE J514, פתרונות הידראוליים תעשייתיים, מחברי נוזלים לרכב, אביזרים הידראוליים עמידים בפני קורוזיה.
קריאה לפעולה
שדרגו את המערכות ההידראוליות שלכם עם מתאמים המיועדים לאמינות וביצועים. [צרו קשר עוד היום] כדי לבקש הצעת מחיר, לבחון הנחות בכמות גדולה או לדון בתצורות מותאמות אישית המותאמות לצרכים שלכם!
נתונים טכניים
(לסוג אטם עטוף ראה 1G)

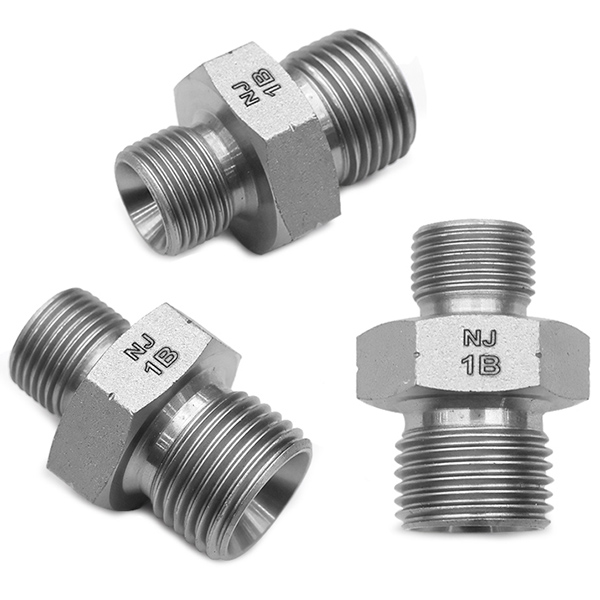

1. מתאם הידראולי BSP זכר ל-BSP זכר ישר/1B
| שרשור א' | שרשור ב' | חלק לא | L | E | F | H1 | ||
| לזנק | BSPP | לזנק | BSPP | mm | mm | mm | mm | |
| -02 | 1 / 8-28 | -02 | 1 / 8-28 | 1B-0202 | 26 | 10 | 10 | 14 |
| -04 | 1 / 4-19 | -02 | 1 / 8-28 | 1B-0402 | 28 | 12 | 10 | 19 |
| -04 | 1 / 4-19 | -04 | 1 / 4-19 | 1B-0404 | 30 | 12 | 11 | 19 |
| -06 | 3 / 8-19 | -04 | 1 / 4-19 | 1B-0604 | 34 | 12 | 12 | 22 |
| -06 | 3 / 8-19 | -06 | 3 / 8-19 | 1B-0606 | 35 | 12 | 12 | 22 |
| -08 | 1 / 2-14 | -04 | 1 / 4-19 | 1B-0804 | 38 | 14 | 12 | 27 |
| -08 | 1 / 2-14 | -06 | 3 / 8-19 | 1B-0806 | 40 | 14 | 12 | 27 |
| -08 | 1 / 2-14 | -08 | 1 / 2-14 | 1B-0808 | 42 | 14 | 14 | 27 |
| -10 | 5 / 8-14 | -08 | 1 / 2-14 | 1B-1008 | 44 | 18 | 16 | 30 |
| -10 | 5 / 8-14 | -10 | 5 / 8-14 | 1B-1010 | 45 | 18 | 18 | 30 |
| -12 | 3 / 4-14 | -06 | 3 / 8-19 | 1B-1206 | 47 | 16 | 12 | 32 |
| -12 | 3 / 4-14 | -08 | 1 / 2-14 | 1B-1208 | 47 | 16 | 14 | 32 |
| -12 | 3 / 4-14 | -12 | 3 / 4-14 | 1B-1212 | 47 | 16 | 16 | 32 |
| -16 | 1-11 | -08 | 1 / 2-14 | 1B-1608 | 50 | 18 | 14 | 41 |
| -16 | 1-11 | -12 | 3 / 4-14 | 1B-1612 | 50 | 18 | 16 | 41 |
| -16 | 1-11 | -16 | 1-11 | 1B-1616 | 53 | 18 | 19 | 41 |
| -20 | 1.1 / 4-11 | -12 | 3 / 4-14 | 1B-2012 | 55 | 21 | 19 | 50 |
| -20 | 1.1 / 4-11 | -16 | 1-11 | 1B-2016 | 58 | 21 | 21 | 50 |
| -20 | 1.1 / 4-11 | -20 | 1.1 / 4-11 | 1B-2020 | 58 | 20 | 20 | 50 |
| -24 | 1.1 / 2-11 | -16 | 1-11 | 1B-2416 | 59 | 23 | 21 | 55 |
| -24 | 1.1 / 2-11 | -20 | 1.1 / 4-11 | 1B-2420 | 61 | 23 | 21 | 55 |
| -24 | 1.1 / 2-11 | -24 | 1.1 / 2-11 | 1B-2424 | 63 | 22 | 22 | 55 |
| -32 | 2-11 | -24 | 1.1 / 2-11 | 1B-3224 | 67 | 26 | 23 | 70 |
| -32 | 2-11 | -32 | 2-11 | 1B-3232 | 69 | 26 | 26 | 70 |
| -48 | 3-11 | -48 | 3-11 | 1B-4848 | 92 | 36 | 36 | 100 |

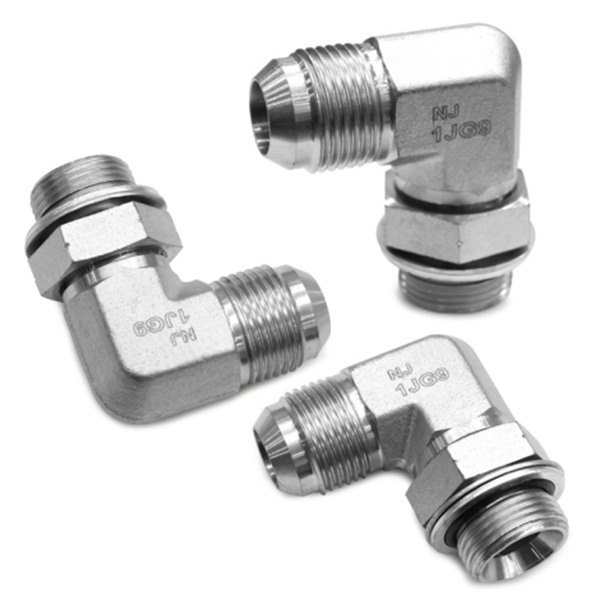

2. מתאם הידראולי BSP זכר ל-JIC זכר 90 מעלות/1JG9
| Thread | Thread | חלק לא | E | F | S1 | H | ||
| לזנק | JIC | לזנק | BSPP | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -02 | 1 / 8-28 | 1JG9-0702 | 25 | 26 | 11 | 14 |
| -07 | 7 / 16-20 | -04 | 1 / 4-19 | 1JG9-0704 | 27 | 31 | 14 | 19 |
| -07 | 7 / 16-20 | -06 | 3 / 8-19 | 1JG9-0706 | 28 | 37 | 19 | 22 |
| -07 | 7 / 16-20 | -08 | 1 / 2-14 | 1JG9-0708 | 32 | 43 | 22 | 27 |
| -08 | 1 / 2-20 | -02 | 1 / 8-28 | 1JG9-0802 | 27 | 27 | 14 | 14 |
| -08 | 1 / 2-20 | -04 | 1 / 4-19 | 1JG9-0804 | 27 | 32 | 14 | 19 |
| -08 | 1 / 2-20 | -06 | 3 / 8-19 | 1JG9-0806 | 29 | 37 | 19 | 22 |
| -09 | 9 / 16-18 | -02 | 1 / 8-28 | 1JG9-0902 | 27 | 26 | 14 | 14 |
| -09 | 9 / 16-18 | -04 | 1 / 4-19 | 1JG9-0904 | 27 | 31 | 14 | 19 |
| -09 | 9 / 16-18 | -06 | 3 / 8-19 | 1JG9-0906 | 29 | 36 | 16 | 22 |
| -09 | 9 / 16-18 | -08 | 1 / 2-14 | 1JG9-0908 | 33 | 43 | 22 | 27 |
| -09 | 9 / 16-18 | -12 | 3 / 4-14 | 1JG9-0912 | 29 | 49 | 27 | 32 |
| -12 | 3 / 4-16 | -04 | 1 / 4-19 | 1JG9-1204 | 32 | 34 | 19 | 19 |
| -12 | 3 / 4-16 | -06 | 3 / 8-19 | 1JG9-1206 | 32 | 37 | 19 | 22 |
| -12 | 3 / 4-16 | -08 | 1 / 2-14 | 1JG9-1208 | 35 | 43 | 22 | 27 |
| -12 | 3 / 4-16 | -12 | 3 / 4-14 | 1JG9-1212 | 38 | 49 | 27 | 32 |
| -14 | 7 / 8-14 | -06 | 3 / 8-19 | 1JG9-1406 | 38 | 39 | 22 | 22 |
| -14 | 7 / 8-14 | -08 | 1 / 2-14 | 1JG9-1408 | 38 | 43 | 22 | 27 |
| -14 | 7 / 8-14 | -12 | 3 / 4-14 | 1JG9-1412 | 41 | 49 | 27 | 32 |
| -17 | 1.1 / 16-12 | -08 | 1 / 2-14 | 1JG9-1708 | 44 | 47 | 27 | 27 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4-14 | 1JG9-1712 | 44 | 49 | 27 | 32 |
| -17 | 1.1 / 16-12 | -16 | 1-11 | 1JG9-1716 | 48 | 53 | 33 | 41 |
| -17 | 1.1 / 16-12 | -20 | 1.1 / 4-11 | 1JG9-1720 | 51 | 58 | 41 | 50 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4-14 | 1JG9-2112 | 49 | 53 | 33 | 32 |
| -21 | 1.5 / 16-12 | -16 | 1-11 | 1JG9-2116 | 49 | 53 | 33 | 41 |
| -21 | 1.5 / 16-12 | -20 | 1.1 / 4-11 | 1JG9-2120 | 54 | 58 | 41 | 50 |
| -21 | 1.5 / 16-12 | -24 | 1.1 / 2-11 | 1JG9-2124 | 54 | 63 | 48 | 55 |
| -26 | 1.5 / 8-12 | -16 | 1-11 | 1JG9-2616 | 52 | 58 | 41 | 41 |
| -26 | 1.5 / 8-12 | -20 | 1.1 / 4-11 | 1JG9-2620 | 52 | 58 | 41 | 50 |
| -26 | 1.5 / 8-12 | -24 | 1.1 / 2-11 | 1JG9-2624 | 56 | 63 | 48 | 55 |
| -30 | 1.7 / 8-12 | -20 | 1.1 / 4-11 | 1JG9-3020 | 59 | 63 | 48 | 50 |
| -30 | 1.7 / 8-12 | -24 | 1.1 / 2-11 | 1JG9-3024 | 59 | 63 | 48 | 55 |
| -40 | 2.1 / 2-12 | -32 | 2-11 | 1JG9-4032 | 78 | 74 | 63 | 70 |
3. מרפק BSPT זכר X BSPP נקבה 45 מעלות
| A | B | חלק לא | E | F | N | S1 | H | ||
| לזנק | PTSD | לזנק | BSPP | mm | mm | mm | mm | mm | |
| -02 | 1 / 8-28 | -02 | 1 / 8-28 | 2TB4-0202 | 17 | 14 | 4 | 11 | 14 |
| -04 | 1 / 4-19 | -04 | 1 / 4-19 | 2TB4-0404 | 21 | 21 | 5 | 14 | 19 |
| -06 | 3 / 8-19 | -06 | 3 / 8-19 | 2TB4-0606 | 23 | 20 | 6 | 19 | 22 |
| -08 | 1 / 2-14 | -06 | 3 / 8-19 | 2TB4-0806 | 29 | 20 | 6 | 22 | 22 |
| -08 | 1 / 2-14 | -08 | 1 / 2-14 | 2TB4-0808 | 29 | 22 | 7 | 22 | 27 |
| -12 | 3 / 4-14 | -12 | 3 / 4-14 | 2TB4-1212 | 31 | 30 | 9 | 27 | 32 |
| -16 | 1-11 | -16 | 1-11 | 2TB4-1616 | 38 | 32 | 11 | 33 | 41 * |
| -16 | 1-11 | -20 | 1.1 / 4-11 | 2TB4-1620 | 43 | 36 | 11 | 41 | 50 * |
| -20 | 1.1 / 4-11 | -20 | 1.1 / 4-11 | 2TB4-2020 | 43 | 36 | 11 | 41 | 50 * |
| -24 | 1.1 / 2-11 | -24 | 1.1 / 2-11 | 2TB4-2424 | 48 | 40 | 13 | 48 | 55 * |
| -32 | 2-11 | -32 | 2-11 | 2TB4-3232 | 54 | 45 | 16 | 63 | 73 * |
פרטים
יתרונות המוצר
1. ביצועי איטום ללא תחרות
הברגה BSPP יוצרת אטימה הדוקה של מתכת למתכת, ומונעת דליפות מבלי להסתמך על אטמים נוספים. בשילוב עם טבעות O או דסקיות איטום, היא מבטיחה אפס דליפת נוזלים/גזים.
2. צדדיות חומרית
פלדת פחמן: ציפויים מצופים אבץ או תחמוצת שחורה משפרים את עמידות בפני קורוזיה לשימוש חסכוני בעבודות כבדות.
נירוסטה (דרגה 304/316): מושלמת לסביבות קורוזיביות כמו עיבוד כימי או יישומים ימיים.
3. עמידות בלחץ גבוה
נבדק לעמוד בלחצים של עד 10,000 PSI (פלדת פחמן) ו-8,000 PSI (פלדת אל-חלד), מה שמבטיח אמינות בתנאים קיצוניים.
4. תאימות ותאימות גלובליים
מיוצר לפי תקני SAE J514, ISO 8434-1 ו-DIN, המבטיחים אינטגרציה חלקה עם מערכות הידראוליות גלובליות.
5. התקנה ותחזוקה קלה
הברגות מעובדות בדיוק רב ועיצובים ארגונומיים מפחיתים את זמן ההרכבה ב-30%, וממזערים את זמן ההשבתה במהלך תיקונים.
תכונות מוצר
1. הנדסה מתקדמת
הברגות מעובדות במכונה CNC להתאמה מדויקת והפחתת חיכוך.
גימורי משטח חלקים מונעים זיהום ובלאי.
2. אפשרויות תצורה רחבות
זמין במרפקים, T- מחברים, מחברים מפחיתים, חיבורים וצלבים כדי לענות על צרכים מורכבים של ניתוב הידראולי.
3. יכולת הסתגלות לטמפרטורה
פועל ללא רבב בטמפרטורות הנעות בין -20°F ל-400°F (-29°C עד 204°C), מתאים לאקלים ארקטי או לסביבות תעשייתיות בחום גבוה.
4. גמישות בהתאמה אישית
גדלי הברגה ואורכים מותאמים אישית (1/8 אינץ' עד 2 אינץ').
ציפויי PTFE אופציונליים לעמידות כימית או ליטוש אלקטרו למשטחים היגייניים במיוחד.
5. ידידותי לסביבה וניתן לשימוש חוזר
חומרים עמידים ועיצובים לשימוש חוזר מפחיתים פסולת ותומכים בשיטות תעשייתיות בנות-קיימא.
בקשה
מתאמי BSPP הם רכיבים קריטיים לשמירה על שלמות המערכת במגזרים תובעניים:
מערכות רכב:
חיבורים מאובטחים בצינורות דלק, מערכות בלמים ומכלולי הגה כוח.
תואם למשאיות כבדות, כלי רכב חשמליים ומכונות שטח.
הידראוליקה תעשייתית:
חבר משאבות, שסתומים וצילינדרים במפעלי ייצור, מכונות CNC ומכבשים הידראוליים.
תשתיות נפט וגז:
העברת נוזלים אמינה בצנרת, אסדות קידוח וציוד זיקוק.
אנרגיה מתחדשת:
שילוב עם מערכות הידראוליות של טורבינות רוח ומערכות קירור של חוות סולאריות.
ימית וחלל:
גרסאות נירוסטה עמידות בפני קורוזיה לסביבות מים מלוחים ותעופה.
