תקן SAE פלדת פחמן אטם פנים טבעת O נירוסטה מתאמים הידראוליים
איטום ORFS למתאמים הוא שיטת איטום חשובה שיכולה למנוע ביעילות דליפת נוזלים או גז ולהבטיח את פעולתה התקינה של המערכת. יש לה יתרונות של מבנה פשוט, התקנה קלה ועמידות גבוהה ללחץ, והיא נמצאת בשימוש נרחב במערכות הידראוליות, בתעשיית הרכב ובתחומים אחרים.
תיאור
מתאם ההידראולי ORFS, שהשפעת טבעת האיטום קשורה קשר הדוק לגודל חריץ האיטום בקצהו. מתאמי ה-ORFS עשויים מפלדת פחמן ופלדת אל-חלד, בגודל שבין -04 ל- -32. ניתן להתאים את צורת המוצר לזכר, זכר לנקבה, נקבה לנקבה, ולכלול סגנונות שונים עבור צינורות ישרים, מרפקים, טי וצולבים.
FS2403
FS2404
FS6400
FS6403
1FG
1 FMנתונים טכניים

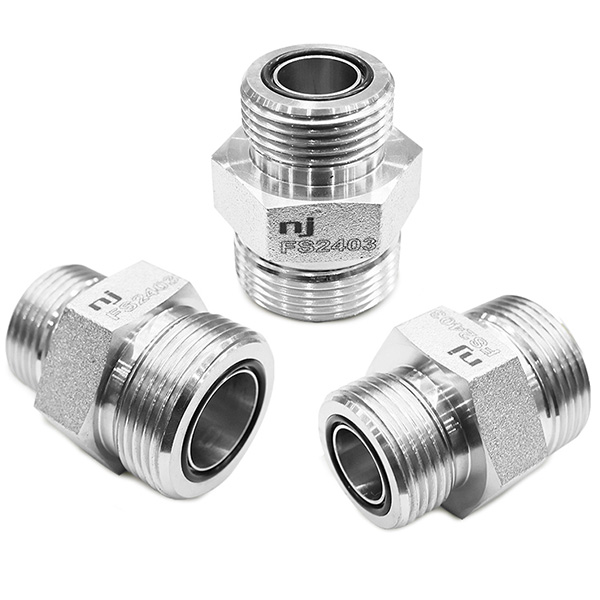

מתאם ישר זכר ORFS לזכר ORFS (FS2403)
| שרשור א' | שרשור ב' | חלק לא | L | E | F | H1 | ||
| לזנק | ORFS | לזנק | ORFS | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1F-0909 | 27 | 10 | 10 | 15.88 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1F-1109 | 30 | 11 | 10 | 19.05 |
| -11 | 11/16 | -11 | 11 / 16-16 | 1F-1111 | 31 | 11 | 11 | 19.05 |
| -13 | 13 / 16-16 | -11 | 11 / 16-16 | 1F-1311 | 34 | 13 | 11 | 22.23 |
| -13 | 13 / 16-16 | -13 | 13 / 16-16 | 1F-1313 | 35 | 13 | 13 | 22.23 |
| -16 | 1-14 | -13 | 13 / 16-16 | 1F-1613 | 40 | 16 | 13 | 26.97 |
| -16 | 1-14 | -16 | 1-14 | 1F-1616 | 43 | 16 | 16 | 26.97 |
| -19 | 1.3 / 16-12 | -13 | 13 / 16-16 | 1F-1913 | 43 | 17 | 13 | 31.75 |
| -19 | 1.3 / 16-12 | -16 | 1-14 | 1F-1916 | 46 | 17 | 16 | 31.75 |
| -19 | 1.3 / 16-12 | -19 | 1.3 / 16-12 | 1F-1919 | 47 | 17 | 17 | 31.75 |
| -23 | 1.7 / 16-12 | -19 | 1.3 / 16-12 | 1F-2319 | 49 | 18 | 17 | 38.10 |
| -23 | 1.7 / 16-12 | -23 | 1.7 / 16-12 | 1F-2323 | 49 | 18 | 18 | 38.10 |
| -27 | 1.11 / 16-12 | -23 | 1.7 / 16-12 | 1F-2723 | 51 | 18 | 18 | 44.45 |
| -27 | 1.11 / 16-12 | -27 | 1.11 / 16-12 | 1F-2727 | 51 | 18 | 18 | 44.45 |
| -32 | 2-12 | -27 | 1.11 / 16-12 | 1F-3227 | 53 | 18 | 18 | 53.98 |
| -32 | 2-12 | -32 | 2-12 | 1F-3232 | 53 | 18 | 18 | 53.98 |

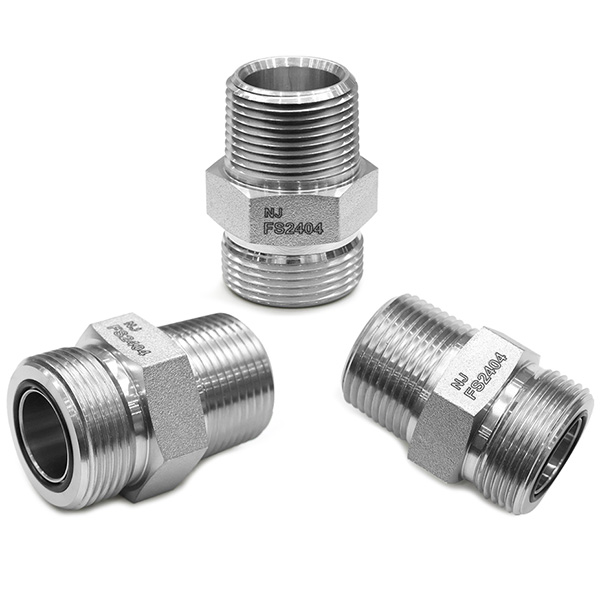

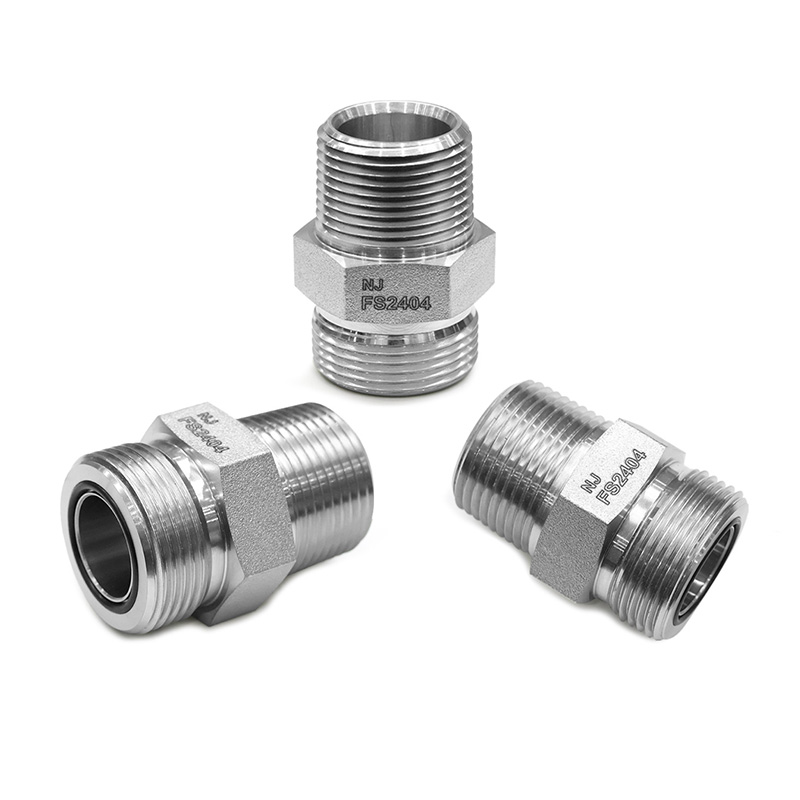

מתאם ישר ORFS זכר x NPT זכר (FS2404)
| שרשור א' | שרשור ב' | חלק לא | L | E | F | H1 | ||
| לזנק | ORFS | לזנק | NPT | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -02 | 1 / 8-27 | 1FN-0902 | 27 | 10 | 10 | 15.9 |
| -09 | 9 / 16-18 | -04 | 1 / 4-18 | 1FN-0904 | 32 | 10 | 15 | 15.9 |
| -09 | 9 / 16-18 | -06 | 3 / 8-18 | 1FN-0906 | 32 | 10 | 15 | 19.1 |
| -09 | 9 / 16-18 | -08 | 1 / 2-14 | 1FN-0908 | 38 | 10 | 20 | 23.8 |
| -11 | 11 / 16-16 | -02 | 1 / 8-27 | 1FN-1102 | 29 | 11 | 10 | 19.1 |
| -11 | 11 / 16-16 | -04 | 1 / 4-18 | 1FN-1104 | 34 | 11 | 15 | 19.1 |
| -11 | 11 / 16-16 | -06 | 3 / 8-18 | 1FN-1106 | 34 | 11 | 15 | 19.1 |
| -11 | 11 / 16-16 | -08 | 1 / 2-14 | 1FN-1108 | 39 | 11 | 20 | 23.8 |
| -13 | 13 / 16-16 | -06 | 3 / 8-18 | 1FN-1306 | 37 | 13 | 15 | 22.2 |
| -13 | 13 / 16-16 | -08 | 1 / 2-14 | 1FN-1308 | 42 | 13 | 20 | 23.8 |
| -13 | 13 / 16-16 | -12 | 3 / 4-14 | 1FN-1312 | 43 | 13 | 20 | 31.8 |
| -13 | 13 / 16-16 | -16 | 1-11.5 | 1FN-1316 | 46 | 13 | 25 | 34.9 |
| -16 | 1-14 | -08 | 1 / 2-14 | 1FN-1608 | 46 | 16 | 20 | 27.0 |
| -16 | 1-14 | -12 | 3 / 4-14 | 1FN-1612 | 46 | 16 | 20 | 31.8 |
| -16 | 1-14 | -16 | 1-11.5 | 1FN-1616 | 56 | 16 | 25 | 38.1 |
| -19 | 1.3 / 16-12 | -08 | 1 / 2-14 | 1FN-1908 | 49 | 18 | 20 | 31.8 |
| -19 | 1.3 / 16-12 | -12 | 3 / 4-14 | 1FN-1912 | 49 | 18 | 20 | 31.8 |
| -19 | 1.3 / 16-12 | -16 | 1-11.5 | 1FN-1916 | 52 | 18 | 25 | 38.1 |
| -23 | 1.7 / 16-12 | -12 | 3 / 4-14 | 1FN-2312 | 51 | 18 | 20 | 38.1 |
| -23 | 1.7 / 16-12 | -16 | 1-11.5 | 1FN-2316 | 56 | 18 | 25 | 38.1 |
| -23 | 1.7 / 16-12 | -20 | 1.1 / 4-11.5 | 1FN-2320 | 58 | 18 | 25 | 42.9 |
| -27 | 1.11 / 16-12 | -16 | 1-11.5 | 1FN-2716 | 58 | 18 | 25 | 44.5 |
| -27 | 1.11 / 16-12 | -20 | 1.1 / 4-11.5 | 1FN-2720 | 58 | 18 | 25 | 44.5 |
| -32 | 2-12 | -24 | 1.1 / 2-11.5 | 1FN-3224 | 61 | 18 | 26 | 54 |

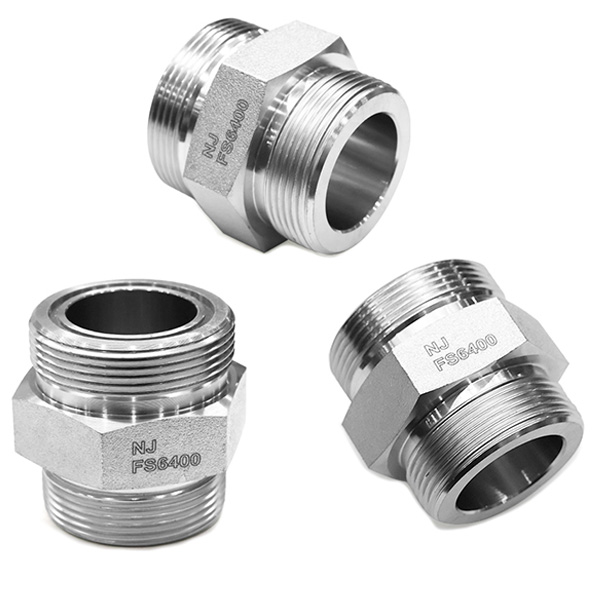

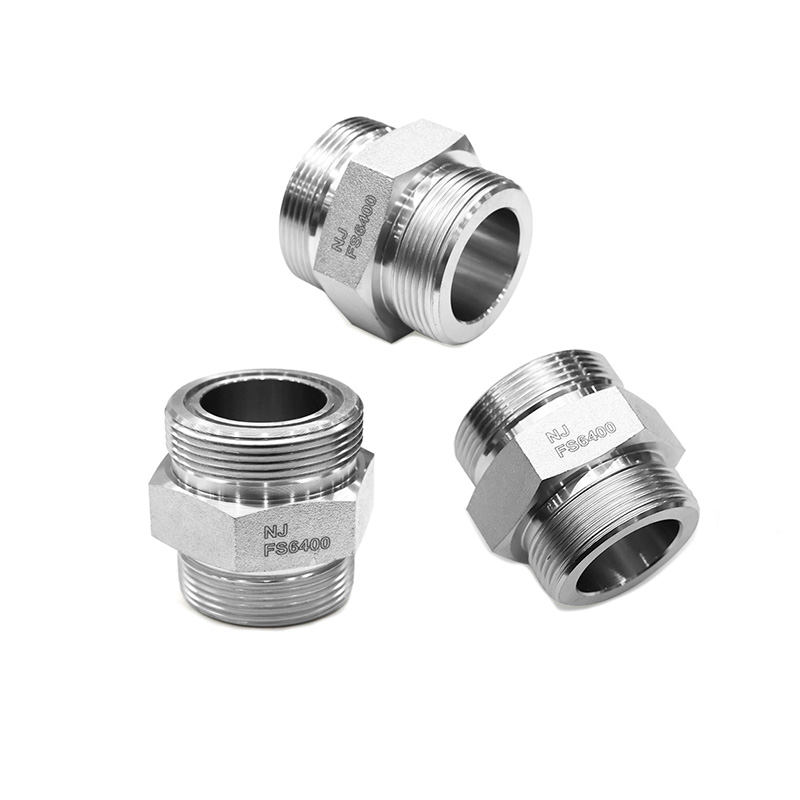

מתאם ORFS זכר x UNO זכר ישר (FS6400)
| שרשור א' | שרשור ב' | חלק לא | L | E | F | H1 | ||
| לזנק | ORFS | לזנק | אחד | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | 1FO-0907 | 29 | 10 | 9 | 15.9 |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1FO-0909 | 31 | 10 | 10 | 19.1 |
| -09 | 9 / 16-18 | -12 | 3 / 4-16 | 1FO-0912 | 34 | 10 | 11 | 22.2 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | 1FO-1107 | 34 | 11 | 9 | 19.1 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1FO-1109 | 32 | 11 | 10 | 19.1 |
| -11 | 11 / 16-16 | -12 | 3 / 4-16 | 1FO-1112 | 35 | 11 | 11 | 22.2 |
| -11 | 11 / 16-16 | -14 | 7 / 8-14 | 1FO-1114 | 39 | 11 | 13 | 27.0 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | 1FO-1307 | 36 | 13 | 9 | 22.2 |
| -13 | 13 / 16-16 | -09 | 9 / 16-18 | 1FO-1309 | 37 | 13 | 10 | 22.2 |
| -13 | 13 / 16-16 | -12 | 3 / 4-16 | 1FO-1312 | 37 | 13 | 11 | 22.2 |
| -13 | 13 / 16-16 | -14 | 7 / 8-14 | 1FO-1314 | 40 | 13 | 13 | 27.0 |
| -13 | 13 / 16-16 | -17 | 1.1 / 16-12 | 1FO-1317 | 44 | 13 | 15 | 31.8 |
| -13 | 13 / 16-16 | -21 | 1.5 / 16-12 | 1FO-1321 | 46 | 13 | 15 | 38.1 |
| -16 | 1-14 | -12 | 3 / 4-16 | 1FO-1612 | 45 | 16 | 11 | 27.0 |
| -16 | 1-14 | -14 | 7 / 8-14 | 1FO-1614 | 43 | 16 | 13 | 27.0 |
| -16 | 1-14 | -17 | 1.1 / 16-12 | 1FO-1617 | 47 | 16 | 15 | 31.8 |
| -16 | 1-14 | -21 | 1.5 / 16-12 | 1FO-1621 | 50 | 16 | 15 | 38.1 |
| -19 | 1.3 / 16-12 | -12 | 3 / 4-16 | 1FO-1912 | 49 | 18 | 11 | 31.8 |
| -19 | 1.3 / 16-12 | -14 | 7 / 8-14 | 1FO-1914 | 51 | 18 | 13 | 31.8 |
| -19 | 1.3 / 16-12 | -17 | 1.1 / 16-12 | 1FO-1917 | 49 | 18 | 15 | 31.8 |
| -19 | 1.3 / 16-12 | -21 | 1.5 / 16-12 | 1FO-1921 | 50 | 18 | 15 | 38.1 |
| -23 | 1.7 / 16-12 | -17 | 1.1 / 16-12 | 1FO-2317 | 54 | 18 | 15 | 38.1 |
| -23 | 1.7 / 16-12 | -21 | 1.5 / 16-12 | 1FO-2321 | 50 | 18 | 15 | 38.1 |
| -23 | 1.7 / 16-12 | -26 | 1.5 / 8-12 | 1FO-2326 | 52 | 18 | 15 | 47.6 |
| -27 | 1.11 / 16-12 | -21 | 1.5 / 16-12 | 1FO-2721 | 52 | 18 | 15 | 44.5 |
| -27 | 1.11 / 16-12 | -26 | 1.5 / 8-12 | 1FO-2726 | 52 | 18 | 15 | 47.6 |
| -27 | 1.11 / 16-12 | -30 | 1.7 / 8-12 | 1FO-2730 | 54 | 18 | 15 | 54.0 |
| -32 | 2-12 | -26 | 1.5 / 8-12 | 1FO-3226 | 54 | 18 | 15 | 56.2 |
| -32 | 2-12 | -30 | 1.7 / 8-12 | 1FO-3230 | 54 | 18 | 15 | 54.0 |

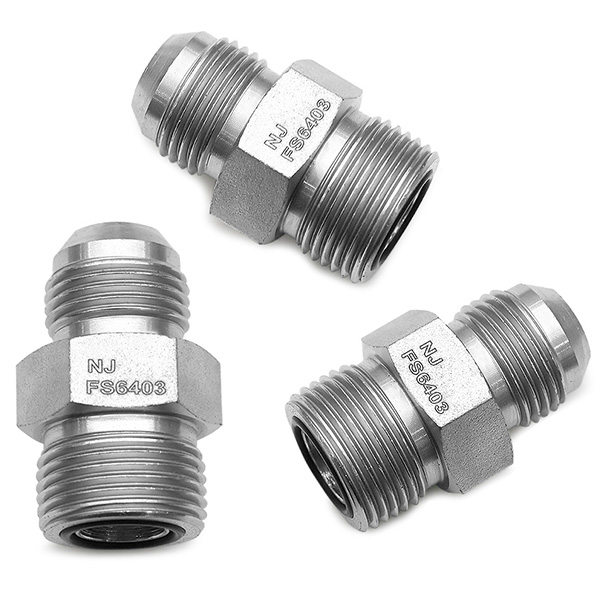

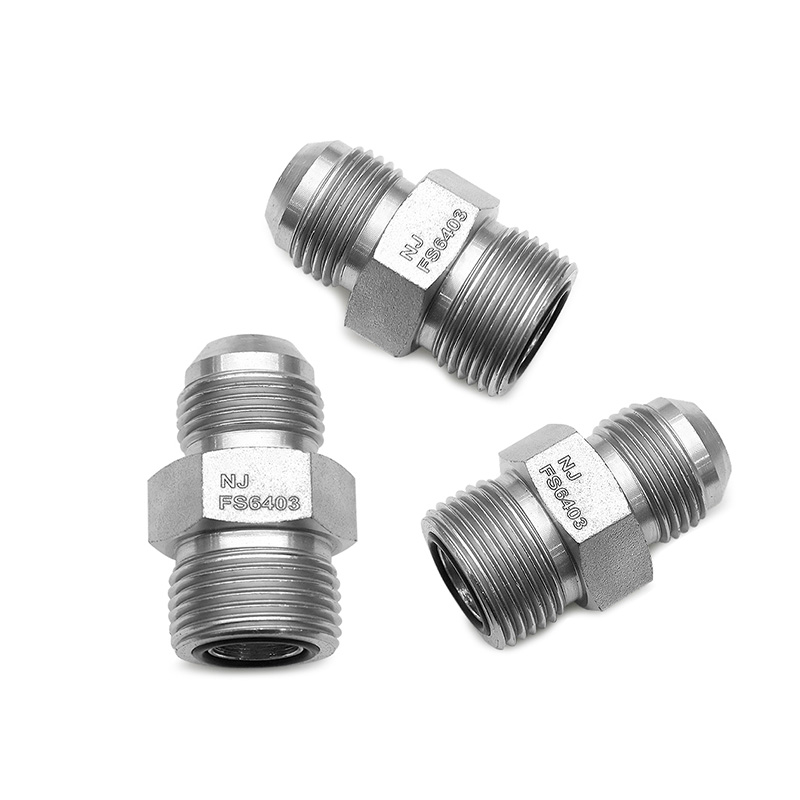

מתאם ישר JIC זכר x ORFS זכר (FS6403)
| שרשור א' | שרשור ב' | חלק לא | L | E | F | H1 | ||
| לזנק | JIC | לזנק | ORFS | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -09 | 9 / 16-18 | 1JF-0709 | 32 | 14 | 10 | 15.9 |
| -07 | 7 / 16-20 | -11 | 11 / 16-16 | 1JF-0711 | 34 | 14 | 11 | 19.1 |
| -09 | 9 / 16-18 | -11 | 11 / 16-16 | 1JF-0911 | 34 | 14 | 11 | 19.1 |
| -12 | 3 / 4-16 | -11 | 11 / 16-16 | 1JF-1211 | 38 | 17 | 11 | 22.2 |
| -12 | 3 / 4-16 | -13 | 13 / 16-16 | 1JF-1213 | 39 | 17 | 13 | 22.2 |
| -14 | 7 / 8-14 | -13 | 13 / 16-16 | 1JF-1413 | 40 | 19 | 13 | 25.4 |
| -14 | 7 / 8-14 | -16 | 1-14 | 1JF-1416 | 46 | 19 | 16 | 27.0 |
| -17 | 1.1 / 16-12 | -16 | 1-14 | 1JF-1716 | 50 | 22 | 16 | 31.8 |
| -17 | 1.1 / 16-12 | -19 | 1.3 / 16-12 | 1JF-1719 | 52 | 22 | 17 | 31.8 |
| -21 | 1.5 / 16-12 | -19 | 1.3 / 16-12 | 1JF-2119 | 55 | 23 | 17 | 38.1 |
| -21 | 1.5 / 16-12 | -23 | 1.7 / 16-12 | 1JF-2123 | 55 | 23 | 18 | 38.1 |
| -26 | 1.5 / 8-12 | -27 | 1.11 / 16-12 | 1JF-2627 | 58 | 24 | 18 | 44.5 |

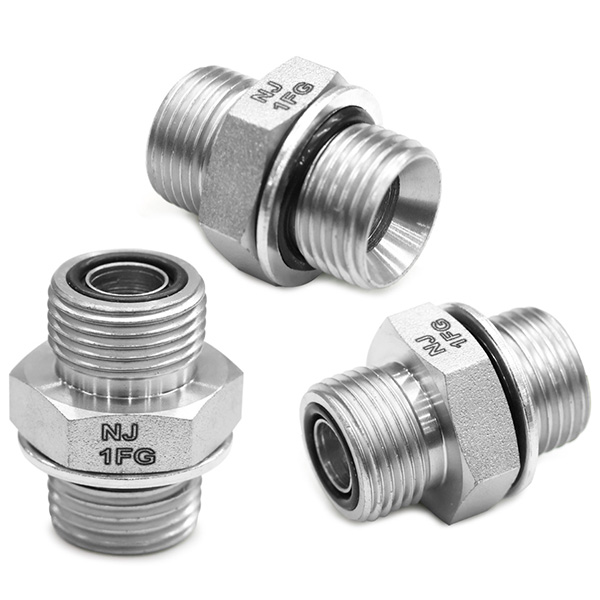

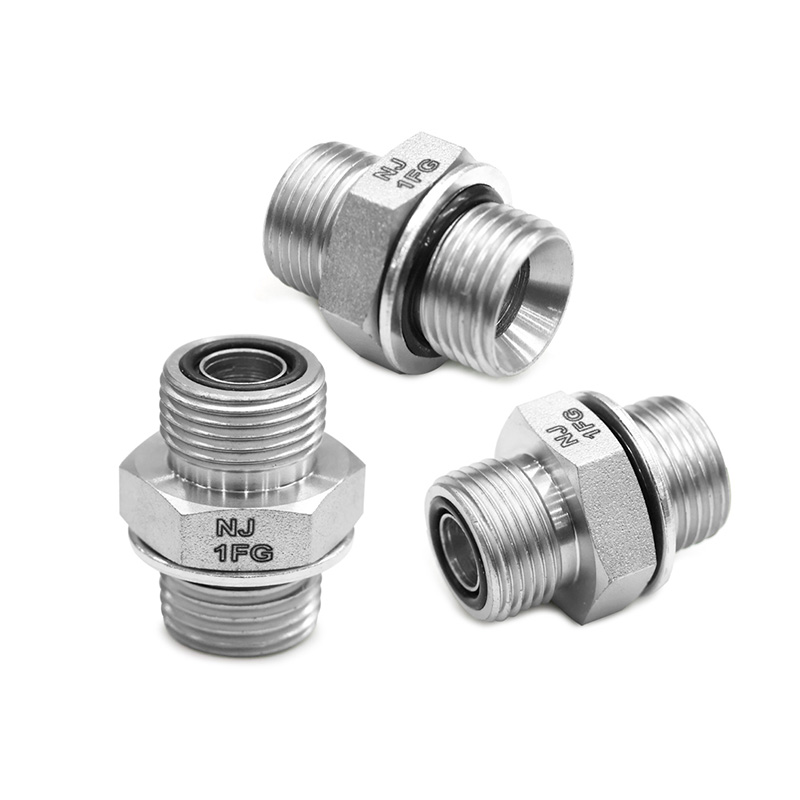

טבעת O זכר ORFS x טבעת O זכר BSPP + מתאם ישר מסוג טבעת תמך (1FG)
| A | B | חלק לא | L | E | F | H1 | ||
| לזנק | ORFS | לזנק | BSPP | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -02 | 1 / 8-28 | 1FG-0902R | 26 | 10 | 8 | 17 |
| -09 | 9 / 16-18 | -04 | 1 / 4-19 | 1FG-0904R | 30 | 10 | 11 | 19 |
| -09 | 9 / 16-18 | -06 | 3 / 8-19 | 1FG-0906R | 31 | 10 | 11 | 22 |
| -11 | 11 / 16-16 | -04 | 1 / 4-19 | 1FG-1104R | 31 | 11 | 11 | 19 |
| -11 | 11 / 16-16 | -06 | 3 / 8-19 | 1FG-1106R | 31 | 11 | 11 | 22 |
| -11 | 11 / 16-16 | -08 | 1 / 2-14 | 1FG-1108R | 34 | 11 | 15 | 27 |
| -13 | 13 / 16-16 | -06 | 3 / 8-19 | 1FG-1306R | 34 | 13 | 11 | 22 |
| -13 | 13 / 16-16 | -08 | 1 / 2-14 | 1FG-1308R | 35 | 13 | 15 | 27 |
| -13 | 13 / 16-16 | -12 | 3 / 4-14 | 1FG-1312R | 43 | 13 | 15 | 32 |
| -16 | 1-14 | -08 | 1 / 2-14 | 1FG-1608R | 42 | 16 | 15 | 27 |
| -16 | 1-14 | -12 | 3 / 4-14 | 1FG-1612R | 45 | 16 | 15 | 32 |
| -19 | 1.3 / 16-12 | -08 | 1 / 2-14 | 1FG-1908R | 45 | 17 | 15 | 32 |
| -19 | 1.3 / 16-12 | -12 | 3 / 4-14 | 1FG-1912R | 45 | 17 | 15 | 32 |
| -19 | 1.3 / 16-12 | -16 | 1-11 | 1FG-1916R | 50 | 17 | 19 | 41 |
| -23 | 1.7 / 16-12 | -12 | 3 / 4-14 | 1FG-2312R | 48 | 18 | 19 | 41 |
| -23 | 1.7 / 16-12 | -16 | 1-11 | 1FG-2316R | 49 | 18 | 19 | 41 |
| -23 | 1.7 / 16-12 | -20 | 1.1 / 4-11 | 1FG-2320R | 50 | 18 | 19 | 50 |
| -27 | 1.11 / 16-12 | -20 | 1.1 / 4-11 | 1FG-2720R | 55 | 18 | 19 | 50 |
| -27 | 1.11 / 16-12 | -24 | 1.1 / 2-11 | 1FG-2724R | 58 | 18 | 19 | 55 |
| -32 | 2-12 | -24 | 1.1 / 2-11 | 1FG-3224R | 58 | 18 | 19 | 55 |

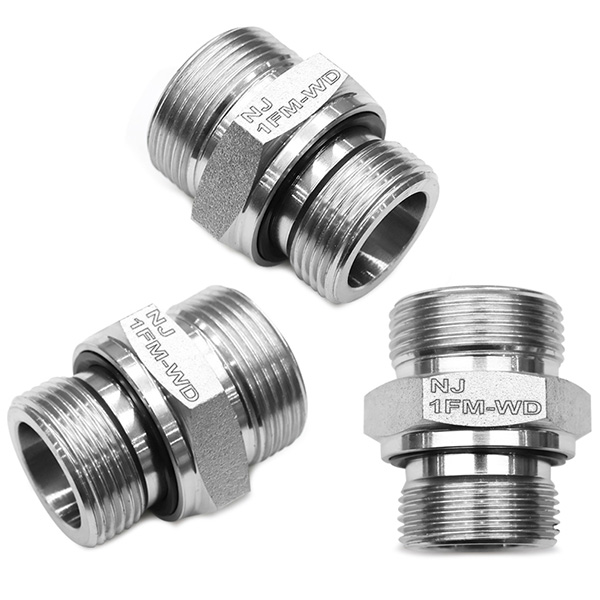

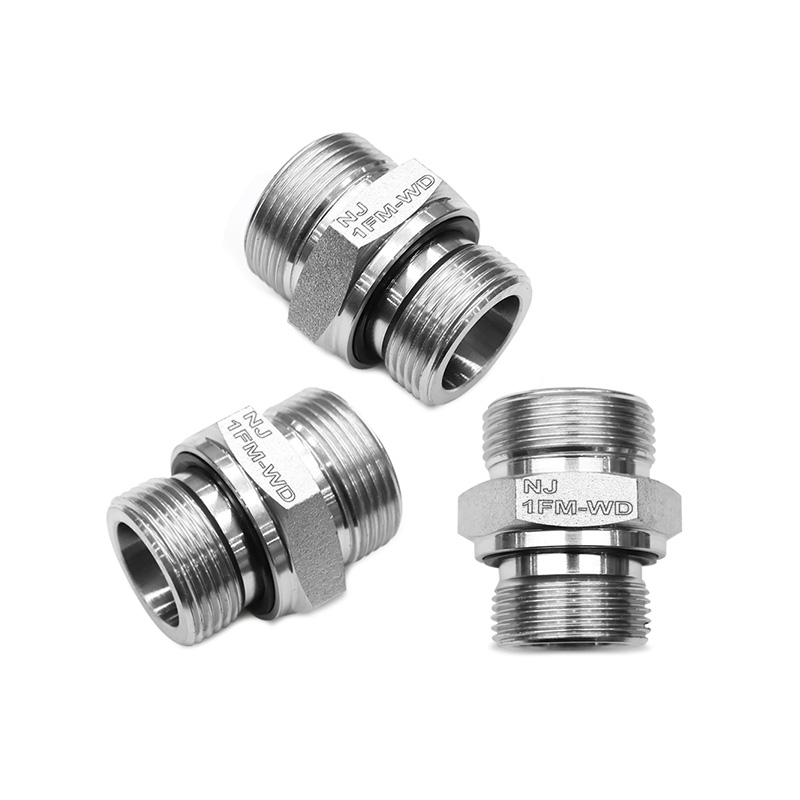

מתאם ישר ORFS זכר x מטרי זכר (אטם ארוז) (1FM)
| A | B | חלק לא | L | E | F | H1 | ||
| לזנק | ORFS | לזנק | מטרי | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -12 | 12x1.5 | 1FM-0912 | 31 | 10 | 12 | 17 |
| -11 | 11 / 16-16 | -14 | 14x1.5 | 1FM-1114 | 33 | 11 | 12 | 19 |
| -11 | 11 / 16-16 | -16 | 16x1.5 | 1FM-1116 | 33 | 11 | 12 | 22 |
| -11 | 11 / 16-16 | -18 | 18x1.5 | 1FM-1118 | 34 | 11 | 12 | 24 |
| -13 | 13 / 16-16 | -18 | 18x1.5 | 1FM-1318 | 35 | 13 | 12 | 24 |
| -13 | 13 / 16-16 | -22 | 22x1.5 | 1FM-1322 | 39 | 13 | 14 | 27 |
| -16 | 1-14 | -22 | 22x1.5 | 1FM-1622 | 42 | 16 | 14 | 27 |
| -19 | 1.3 / 16-12 | -22 | 22x1.5 | 1FM-1922 | 45 | 18 | 14 | 32 |
פרטים
למתאמי ORFS יתרונות רבים, כולל עמידות ללחץ גבוה, ביצועי איטום טובים, עמידות בפני שחיקה וקורוזיה, חיבור ופירוק מהירים, מבנה פשוט ועלות נמוכה, מה שהופך אותם למכלול חיבור מומלץ במערכות הידראוליות. ניו ג'רזי מספקת מתאמי ORFS באיכות גבוהה, הבטיחות והאמינות מובטחות.
1. בדיקת ריסוס מלח מגיעה ל-120 שעות.
2. אפשרו שינויים בחומר, כגון 316SS.
3. 40000+ במלאי של מתאם SAE, BSP METRIC וללא דרישת MOQ מהמלאי.
4. משלוח מהיר תוך 7-15 ימים.
5. שירות צוות מכירות 24 שעות ביממה.
6. פרויקט OEM התקבל.
