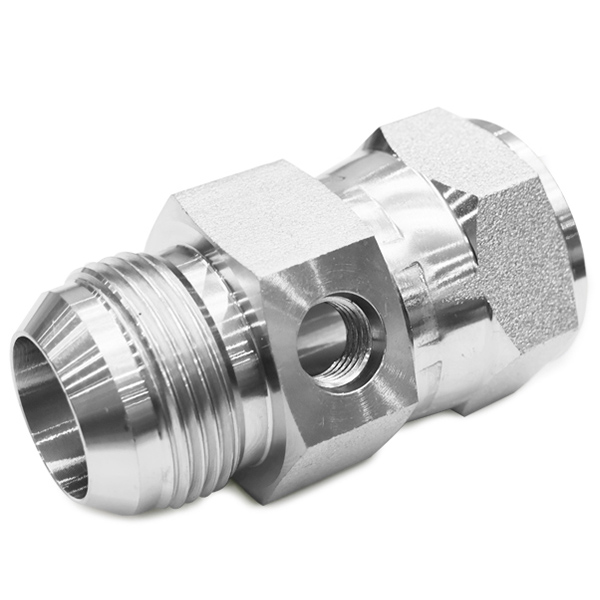

מתאמים הידראוליים לנקודת בדיקה מפלדת פחמן סטנדרטית SAE - תואמים ללחץ גבוה
מתאמי נקודת הבדיקה ההידראוליים שלנו מפלדת פחמן SAE הם מחברים מהונדסים בדיוק רב, המיועדים למערכות הידראוליות ושימון בלחץ גבוה. מתאמים אלה, העומדים בתקני SAE J514, J1926 ותקני תעשייה אחרים, מבטיחים חיבורים מאובטחים ואטומים לדליפות לבדיקות לחץ, אבחון ותחזוקה. הם עשויים מפלדת פחמן עמידה, ועומדים בלחצים קיצוניים (עד כמה אלפי PSI) תוך מתן תאימות חלקה עם רכיבים תואמי SAE. ההברגה כוללת JIC ו-ORFS.
תיאור
6564
FS6564למה לבחור במתאמי נקודות הבדיקה SAE שלנו?
אמינות: נבדק בקפדנות כדי לעמוד בתקני SAE ובמדדי ביצועים בתעשייה.
תאימות לתקנים גלובליים: מבטיחה אינטגרציה חלקה עם מערכות הידראוליות קיימות.
בטיחות משופרת: מבנה חזק ממזער את סיכוני הכשל תחת לחץ גבוה.
שימוש רחב בתעשייה: זוכה לאמון מצד יצרני ציוד מקורי (OEM), צוותי תחזוקה ומהנדסי כוח נוזלים.
מפרט טכני
חומר: פלדת פחמן (אופציונלי נירוסטה לפי בקשה)
תקנים: SAE J514, SAE J1926
סוגי הברגה: הברגה ישרה (JIC, ORFS), אפשרויות הברגה מחודדת זמינות
דירוג לחץ: עד 5,000 PSI (בהתאם לתצורה)
טווח טמפרטורות: -20°F עד +250°F (-29°C עד +121°C)
טיפול פני השטח: מצופה אבץ או תחמוצת שחורה לעמידות בפני קורוזיה
סיכום
עבור תעשיות הדורשות דיוק, עמידות ותאימות, מתאמי נקודות הבדיקה שלנו מפלדת פחמן בתקן SAE מספקים ביצועים ללא תחרות. בין אם לצורך אבחון, תחזוקה או שדרוגי מערכת, אביזרים אלה מספקים פתרון אמין וסטנדרטי למערכות נוזלים בלחץ גבוה.
עיינו בקטלוג שלנו עוד היום עבור פתרונות לנקודות בדיקה הידראוליות תואמות SAE!
נתונים טכניים
* לא כולל מחבר יציאת בדיקה. זמין בנפרד.
JIC M JIC F - פתח צולב UNO 7/16" (איור 6564)
| שרשור א' / ב' | שרשור ג' | חלק לא | E | F | N | H1 | H | ||
| לזנק | JIC | לזנק | אחד | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* לא כולל מחבר יציאת בדיקה. זמין בנפרד.
ORFS MX ORFS F - פתח צולב UNO 7/16" (איור 6574/FS6564)
| שרשור א' / ב' | שרשור ג' | חלק לא | E | F | N | H1 | H | ||
| לזנק | JIC | לזנק | אחד | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
בקשה
מתאמי נקודות בדיקה SAE אלה חיוניים לתעשיות הדורשות ניטור לחץ אמין ותחזוקת מערכת נוזלים:
1. מערכות הידראוליות - משמשות במכונות בנייה, ציוד חקלאי והידראוליקה תעשייתית לבדיקת לחץ.
2. מערכות סיכה - הקלה על בדיקות ודגימות לחץ שמן במנועים, תיבות הילוכים ומכונות כבדות.
3. מערכות כוח נוזלים - מאפשרות אבחון מהיר במעגלים פנאומטיים והידראוליים.
4. ציוד נייד - אידיאלי למשאיות, מנופים וכלי רכב כרייה שבהם עמידות בלחץ גבוה היא קריטית.
5. ייצור ותחזוקה – משמשים כנקודות גישה סטנדרטיות עבור מדי חשמל, חיישנים וכלי בדיקה.
