אביזרי אוגן הידראוליים מפחמן ופלדת אל-חלד בלחץ גבוה

אביזרי אוגן הידראוליים מפחמן ופלדת אל-חלד בלחץ גבוה

מחברי האוגן ההידראוליים שלנו מפלדת פחמן ופלדת אל-חלד הם מחברים מהונדסים מדויקת ללחץ גבוה, המיועדים למערכות הידראוליות תובעניות. אוגנים אלה, העומדים בתקני SAE J518 ו-ISO 6162, מספקים חיבורים אטומים לדליפות ועמידים בפני רעידות עבור בלוקי שסתומים, משאבות וצנרת. זמינים מפלדת פחמן (42CrMo) לחוזק קיצוני או מפלדת אל-חלד (SS316) לעמידות בפני קורוזיה, הם תומכים בלחצים של עד 700 בר (10,000 PSI) תוך חיסכון של 30-50% מקום בהשוואה לאוגנים מסורתיים. הפריט כולל אוגנים ישרים, 45 מעלות ו-90 מעלות. הקוד הוא 61 ו-62. הצורות כוללות כיפוף וחיבור מחושל.

חקירה

תיאור

תכונות עיקריות והטבות

1. עמידות ללחץ גבוה במיוחד

לחץ עבודה של 350–700 בר (5,000–10,000 PSI), עם מרווח בטיחות ללחץ התפוצצות פי 4.

אפשרויות חומר:

פלדת פחמן (42CrMo): אידיאלית ליישומים תעשייתיים כבדים.

נירוסטה (SS316): מושלמת לסביבות ימיות, כימיות או בסביבות מזון.

2. עיצוב משובץ חוסך מקום

קומפקטי ב-50% מאשר אוגנים סטנדרטיים, מתאים בצורה חלקה לבלוקים של שסתומים או בחללים צרים.

מפחית את נפח המערכת במכונות בנייה, טורבינות רוח והידראוליקה ניידת.

3. טכנולוגיית איטום ללא דליפות

מערכת איטום כפולה: משלבת טבעות O FKM/NBR עם אטמי חרוט מתכת-למתכת לביצועים בטוחים בפני כשל.

עומד בתקני SAE J518 Code 61/62 ו-ISO 6162 לתאימות מובטחת.

4. חיבור מהיר ותחזוקה מודולרית

אפשרויות שסתומים בעלי אטימה עצמית מאפשרות בדיקה/דגימה ללא כיבוי המערכת.

ליבות אוגן הניתנות להחלפה מבטלות פירוק מלא, ומקצרות את זמן ההשבתה ב-70%.

5. אנטי-ויברציה ואריכות ימים

הברגות נעילות ומשטחים מצופים פוספט/ניקל מונעים התרופפות תחת רעידות.

עומד ב-100,000+ מחזורי לחץ (עם הסמכה ISO 10771).

1JFL9

1804-FG

למה לבחור באוגנים ההידראוליים שלנו?

✔ אמינות מוכחת: נבדק בקפדנות לתאימות ISO ו-SAE.

✔ תקינה עולמית: ניתן להחלפה עם מערכות יצרן ציוד מקורי (OEM) מרכזיות.

✔ חסכוני: עיצוב מודולרי מפחית את עלויות מחזור החיים.

✔ ניתן להתאמה אישית: יציאות חיישן אופציונליות, תגי RFID או ציפויים מיוחדים.

סיכום

עבור מערכות הידראוליות בלחץ גבוה הדורשות גודל קומפקטי, אפס דליפות ותחזוקה קלה, אוגני הפחמן והנירוסטה שלנו מספקים ביצועים ללא תחרות. בין אם בבנייה, אנרגיה או אוטומציה תעשייתית, מתאמים אלה מבטיחים חיבורי כוח נוזלים בטוחים, עמידים ויעילים.

בקשו הצעת מחיר עוד היום לפתרונות הידראוליים תואמי SAE/ISO!

נתונים טכניים

הערה - כל האביזרים בסדרת JICM x SAE Flange עשויים מיחידה אחת

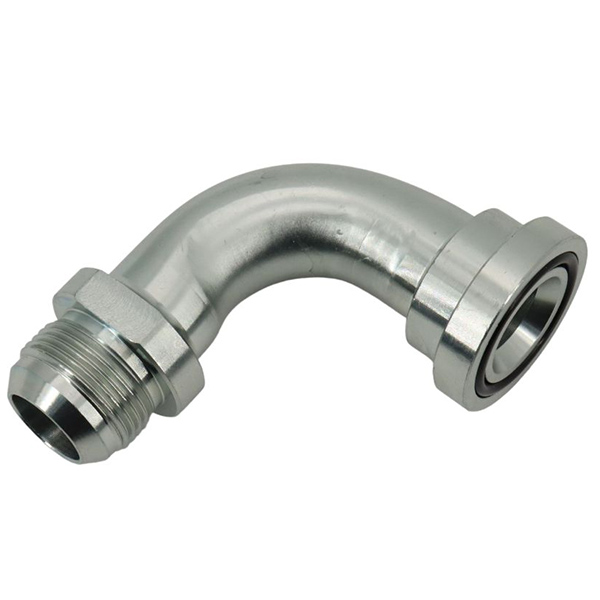

מתאם כיפוף 61 מעלות CD 90 מסוג JIC זכר x SAE (איור 1JFL9)

Thread		אוגן		חלק לא	L	M	D	W	H
לזנק	JIC	לזנק	CD 61		mm	mm	mm	mm	mm
-12	3 / 4-16	-08	1/2	1JFL9-1208	46	57	30.2	6.7	22
-12	3 / 4-16	-12	3/4	1JFL9-1212	46	60	38.1	6.7	22
-14	7 / 8-14	-08	1/2	1JFL9-1408	51	65	30.2	6.7	24
-17	1.1 / 16-12	-12	3/4	1JFL9-1712	54	73	38.1	6.7	30
-17	1.1 / 16-12	-16	1	1JFL9-1716	54	73	44.5	8.0	30
-17	1.1 / 16-12	-16	1	1JFL9-1720	54	73	50.8	8.0	30
-21	1.5 / 16-12	-12	3/4	1JFL9-2112	66	86	38.1	6.7	35
-21	1.5 / 16-12	-16	1	1JFL9-2116	66	86	44.5	8.0	35
-21	1.5 / 16-12	-20	1.1/4	1JFL9-2120	66	86	50.8	8.0	35
-21	1.5 / 16-12	-24	1.1/2	1JFL9-2124	68	86	60.3	8.0	35
-26	1.5 / 8-12	-20	1.1/4	1JFL9-2620	77	101	50.8	8.0	42
-26	1.5 / 8-12	-24	1.1/2	1JFL9-2624	82	103	60.3	8.0	42
-26	1.5 / 8-12	-32	2	1JFL9-2632	89	101	71.4	9.5	42
-30	1.7 / 8-12	-24	1.1/2	1JFL9-3024	93	116	60.3	8.0	50
-30	1.7 / 8-12	-32	2	1JFL9-3032	93	116	71.4	9.5	50
-40	2.1 / 2-12	-32	2	1JFL9-4032	114	168	71.4	9.5	66

לא מוגדר

הערה - כל האביזרים בסדרת JICM x SAE Flange עשויים מיחידה אחת

מרפק אוגן JIC זכר x SAE CD 62 90 (איור 1804-FG)

Thread		אוגן		חלק לא	L1	L2	D	W	S1
לזנק	JIC	לזנק	התקליטור 62		mm	mm	mm	mm	mm
-17	1.1 / 16-12	-12	3/4	1JFLH9C-1712	48	48	41.3	8.8	32
-17	1.1 / 16-12	-16	1	1JFLH9C-1716	60	50	47.6	9.5	41
-21	1.5 / 16-12	-16	1	1JFLH9C-2116	60	50	47.6	9.5	41

בקשה

ציוד בנייה: מחפרים, מעמיסים ועגורנים הדורשים חיבורים קומפקטיים בלחץ גבוה.

אנרגיית רוח: מערכות גובה הידראוליות בטורבינות.

מכונות תעשייתיות: הזרקה, מכבשי דפוס ומערכות אוטומציה.

ימית וימי: אוגנים עמידים בפני קורוזיה מ-SS316 להידראוליקה של ספינות.

כרייה וחקלאות: אוגנים מפלדת פחמן עמידה לסביבות קשות.
