מתאמי הידראוליים מסוג O-Ring Boss מפחמן ופלדת אל-חלד סטנדרטיים SAE - עמידים ובעלי לחץ גבוה
מתאמים הידראוליים מסוג O-Ring Boss מפלדת פחמן ופלדת אל-חלד סטנדרטיים SAE הם מחברים מהונדסים בדיוק רב, המיועדים למערכות הידראוליות בלחץ גבוה. מתאמים אלה, הכוללים מנגנון איטום חזק מסוג O-Ring Boss, מבטיחים ביצועים ללא דליפות בסביבות תובעניות. הם עשויים מפלדת פחמן עמידה בפני קורוזיה או פלדת אל-חלד, ומספקים עמידות יוצאת דופן, תאימות לתקני SAE (J514/ISO 11926) וגמישות ביישומים תעשייתיים, רכביים ומכונות כבדות.
תיאור
לחברתנו מגוון רחב מאוד של פריטי מתאם הידראוליים עם טבעת O ופריטים שונים להתאמת הברגות:
1O
1 DO9
1FO4
6808למה לבחור במתאמי הידראוליים מסוג O-Ring Boss של NINGBO NINGJI YULI FLUID EQUIPMENT CO., LTD שלנו?
אמינות מוכחת: נבדק בלחץ קפדני כדי להבטיח אפס תקלות בתנאי עולם אמיתיים.
תאימות גלובלית: מתוכננת להשתלב בצורה חלקה עם מערכות הידראוליות SAE, DIN ו-JIS.
יעילות עלויות: חיי שירות מורחבים מפחיתים את תדירות ההחלפות ואת הוצאות התפעול.
פתרונות בהתאמה אישית: גימורים, חומרים ותרכובות טבעות O מותאמות אישית זמינים לצרכים מיוחדים.
שילוב מילות מפתח מותאמות לקידום אתרים (SEO)
מתאמים הידראוליים SAE, מחברי O-Ring Boss, מחברים הידראוליים ללחץ גבוה, מתאמים הידראוליים מפלדת אל-חלד, מתאמים SAE J514, אביזרים הידראוליים אטומי דליפות, מתאמי O-Ring תעשייתיים, אביזרים הידראוליים ORB, מחברים הידראוליים עמידים בפני קורוזיה.
מתאמי הטבעת ההידראוליים שלנו מסוג O-Ring Boss, המתוכננים לביצועים ואריכות ימים, הם הפתרון המועדף עבור תעשיות המעניקות עדיפות לבטיחות, יעילות ועמידות. בין אם עבור מכונות כבדות, מערכות רכב או יישומי העברת נוזלים קריטיים, מתאמים אלה מספקים שלמות איטום ועמידות בפני לחץ שאין שני לה. גלו את המגוון שלנו עוד היום כדי לשפר את אמינות המערכת ההידראולית שלכם.
נתונים טכניים
1. מתאם ישר מתכוונן UNO זכר X UNO זכר/1O
| שרשור א' | שרשור ב' | חלק לא | L | E | F | H1 | ||
| לזנק | אחד | לזנק | אחד | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1O-0909 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 1O-1212 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 1O-1414 | 52 | 13 | 13 | 25.40 |

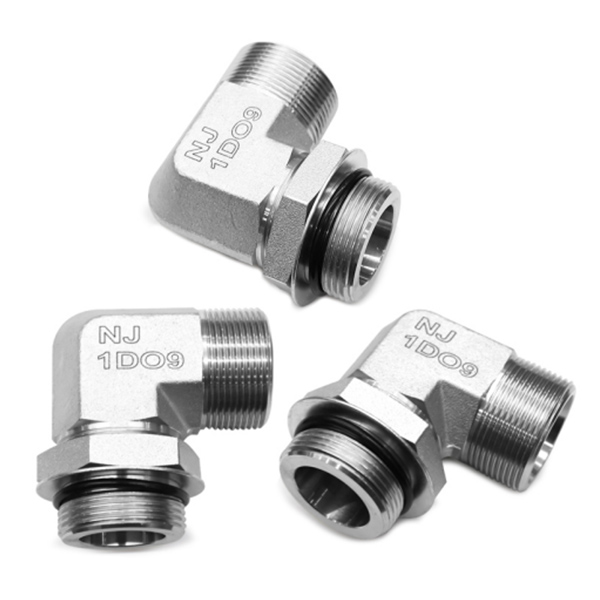

2. מרפק 90 מעלות זכר DKL מטרי X מרפק UNO זכר/1DO9
| שרשור א' | שרשור ב' | חלק לא | E | F | S1 | ||
| לזנק | DKL | לזנק | אחד | mm | mm | mm | |
| -14 | M14x1.5 (08L) | -07 | 7 / 16x20 | 1CO9-1407 | 23 | 19 | 14 |
| -14 | M14x1.5 (08L) | -09 | 9 / 16x18 | 1CO9-1409 | |||
| -16 | M16x1.5 (10L) | -09 | 9 / 16x18 | 1CO9-1609 | 24 | 24 | 19 |
| -18 | M18x1.5 (12L) | -09 | 9 / 16x18 | 1CO9-1809 | 26 | 25 | 19 |
| -18 | M18x1.5 (12L) | -12 | 3 / 4x16 | 1CO9-1812 | 26 | 25 | 19 |
| -22 | M22x1.5 (15L) | -12 | 3 / 4x16 | 1CO9-2212 | 28 | 28 | 22 |
| -22 | M22x1.5 (15L) | -14 | 7 / 8x14 | 1CO9-2214 | 28 | 28 | 22 |
| -22 | M22x1.5 (15L) | -14 | 7 / 8x14 | 1CO9-2217 | |||
| -26 | M26x1.5 (18L) | -14 | 7 / 8x14 | 1CO9-2614 | 31 | 32 | 27 |
| -30 | M30x2 (22L) | -14 | 7 / 8x14 | 1CO9-3014 | |||
| -30 | M30x2 (22L) | -17 | 1.1 / 16x12 | 1CO9-3017 | 35 | 35 | 30 |
| -30 | M30x2 (22L) | -21 | 1.5 / 16x12 | 1CO9-3021 | |||
| -36 | M36x2 (28L) | -17 | 1.1 / 16x12 | 1CO9-3617 | |||
| -36 | M36x2 (28L) | -21 | 1.5 / 16x12 | 1CO9-3621 | 38 | 42 | 36 |
| -45 | M45x2 (35L) | -26 | 1.5 / 8x12 | 1CO9-4526 | 48 | 46 | 50 |

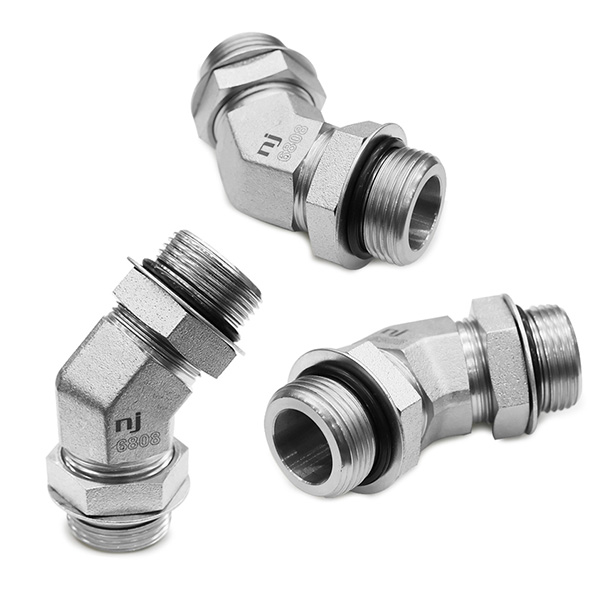

3. מרפק 45 מעלות ORFS זכר X UNO זכר / 1FO4
| שרשור א' | שרשור ב' | חלק לא | E | F | S1 | H | ||
| לזנק | ORFS | לזנק | אחד | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | 1FO4-0907 | 16 | 30 | 14 | 15.9 |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1FO4-0909 | 17 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | 1FO4-1107 | 19 | 31 | 19 | 15.9 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1FO4-1109 | 19 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -12 | 3 / 4-16 | 1FO4-1112 | 19 | 36 | 19 | 23.8 |
| -11 | 11 / 16-16 | -14 | 7 / 8-14 | 1FO4-1114 | 19 | 45 | 27 | 27.0 |
| -13 | 13 / 13-16 | -09 | 9 / 16-19 | 1FO4-1309 | 20 | 33 | 19 | 19.1 |
| -13 | 13 / 16-16 | -12 | 3 / 4-16 | 1FO4-1312 | 20 | 36 | 19 | 23.8 |
| -13 | 13 / 16-16 | -14 | 7 / 8-14 | 1FO4-1314 | 21 | 45 | 27 | 27.0 |
| -16 | 1-14 | -12 | 3 / 4-16 | 1FO4-1612 | 22 | 50 | 30 | 34.9 |
| -16 | 1-14 | -14 | 7 / 8-14 | 1FO4-1614 | 23 | 45 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -14 | 7 / 8-14 | 1FO4-1914 | 26 | 50 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -17 | 1.1 / 16-12 | 1FO4-1917 | 26 | 50 | 31 | 34.9 |
| -19 | 1.3 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-1921 | 29 | 52 | 37 | 41.3 |
| -23 | 1.7 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-2321 | 30 | 52 | 37 | 41.3 |
| -27 | 1.11 / 16-12 | -26 | 1.5 / 8-12 | 1FO4-2726 | 32 | 54 | 41 | 47.6 |
| -27 | 1.11 / 16-12 | -30 | 1.7 / 8-12 | 1FO4-2730 | 33 | 54 | 47 | 54.0 |
| -32 | 2-12 | -30 | 1.7 / 8-12 | 1FO4-3230 | 37 | 54 | 47 | 54.0 |
פרטים
יתרונות מתאם הידראולי של בוס טבעת O:
1. מניעת דליפות מעולה
עיצוב טבעת ה-O-Ring Boss יוצר מנגנון איטום כפול (מגע מתכת למתכת + טבעת O דחוסה) כדי למנוע דליפת נוזלים/גז, אפילו תחת עליות לחץ.
2. עמידות בלחץ גבוה
עומד בלחץ של עד 10,000 PSI (בהתאם לחומר ולגודל), מה שהופך אותם למתאימים ליישומים הידראוליים כבדים.
3. עמידות בפני קורוזיה
גרסאות נירוסטה מציעות הגנה מצוינת מפני חלודה, חמצון וחשיפה כימית, בעוד שמתאמי פלדת פחמן מצופים אבץ לעמידות משופרת.
4. התקנה קלה
הרכבה פשוטה עם הברגות SAE סטנדרטיות מפחיתה את זמן ההשבתה ואת עלויות התחזוקה.
5. טווח טמפרטורות רחב
פועל באופן אמין בטמפרטורות שבין 65°C- ל-400°C-, ומבטיח פונקציונליות באקלים קיצוני.
6. תאימות SAE/ISO
מיוצר לפי תקני SAE J514 ו-ISO 11926 לתאימות מובטחת עם מערכות הידראוליות גלובליות.
תכונות מתאם הידראולי של בוס טבעת O:
1. אפשרויות חומר
פלדת פחמן: מצופה אבץ לעמידות בפני קורוזיה, חסכונית לשימוש כללי.
נירוסטה (304/316): עמידות מעולה בפני כימיקלים וטמפרטורה בסביבות קריטיות.
2. הברגה מדויקת
הברגות ישרות SAE (ORB) מבטיחות חיבורים מאובטחים ללא סיכוני הברגה צולבת.
3. תאימות טבעת O
מותקן מראש עם טבעות O איכותיות של Buna-N, ויטון או ניטריל (ניתנות להתאמה אישית לפי בקשה).
4. גימור פני השטח
משטחים חלקים ומשופשפים ממזערים בלאי של האטמים ומאריכים את חיי המוצר.
5. טווח מידות
זמין בגדלי הברגה NPT, JIC ומטריים של 1/8" עד 2" להתאמה לתצורות הידראוליות מגוונות.
6. אישורים
7. תואם ל-RoHS ונבדק בהתאם לתקני האיכות ISO 9001.
בקשה
יישומי מתאם הידראולי של בוס טבעת O:
1. מערכות הידראוליות
אידיאלי לחיבור צינורות, צינורות ורכיבים במעגלים הידראוליים בלחץ גבוה עבור ציוד בנייה, מכונות חקלאיות וכלים תעשייתיים.
2. תעשיית הרכב
משמש בקווי בלמים, מערכות הגה כוח ורשתות אספקת דלק כדי להבטיח איטום אמין תחת לחץ ורעידות קיצוניים.
3. ציוד נפט וגז
נפרס באסדות קידוח, משאבות וצנרת שבהם עמידות בפני כימיקלים קשים ונוזלים בטמפרטורה גבוהה היא קריטית.
4. חלל והגנה
מתאים לשימוש במערכות הידראוליות ופנאומטיות הדורשות אביזרים קלים אך עמידים עם איטום מפני כשל.
5. מכונות ייצור
מבטיח העברת נוזלים יעילה במכונות CNC, מכבשי חשמל ומערכות אוטומציה.
